1368367****
当前位置:首页 >产品展示 >北京不锈钢制品焊接报价
VIP2年
更新时间：2024-06-18
描述：

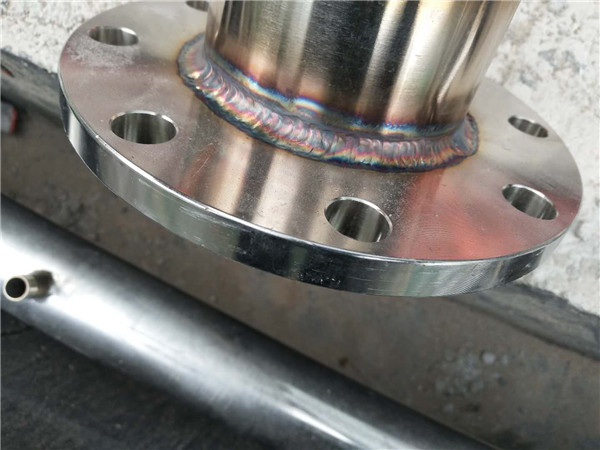

不锈钢焊后表面处理的方法是抛光和钝化。一、表面抛光不锈钢焊件表面如有刻痕、凹痕、粗糙点和污点等，在介质中会加快腐蚀。如将不锈钢表面抛光，就能提高其耐腐蚀的能力，表面粗糙度越细，耐腐蚀性能就越好。因为粗糙度细的焊件表面能产生一层致密、均匀的氧化膜，保护内部金属不再受到氧化和腐蚀。二、钝化处理钝化处理是在不锈钢的表面人工地形成一层氧化膜，以增加其耐腐蚀性。钝化处理的流程为：焊件表面清理和修补→酸洗→水洗和中和→钝化→水洗和吹干。处理前先对焊件进行表面清理和修补，将表面损伤的地方修补好，用手提砂轮磨光，**把焊缝上的渣打壳和近旁的飞溅物清除干净。酸洗的目的是去除氧化皮。因为经热加工的不锈钢（如热压的封头）及焊接热影响区都会产生一层氧化皮，影响其耐腐蚀性。酸洗有酸液酸洗和酸膏酸洗两种方法。浸洗酸液配方：硝酸（密度1.42g/cm3）的质量分数为20%、**5%，其余为水，酸洗温度为室温。刷洗酸液配方：盐酸50%+水50%。酸膏配方：盐酸（密度1.19g/cm3）20mL、水100mL、硝酸（密度1.42g/cm3）30Ml、膨润土150g。浸洗法适用于较小的设备和零件。浸洗时，将设备和部件浸没
上一个：北京铜焊加工工程服务
下一个：北京铝制品焊接服务
